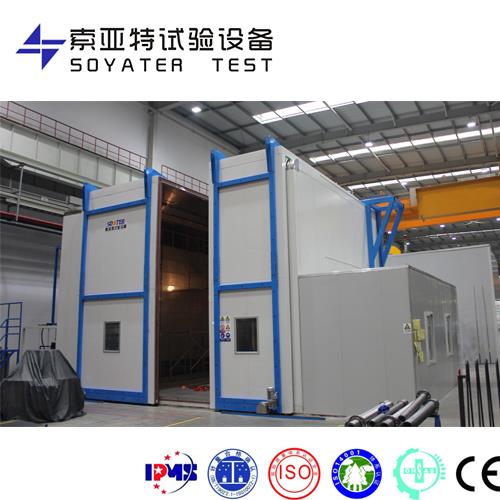

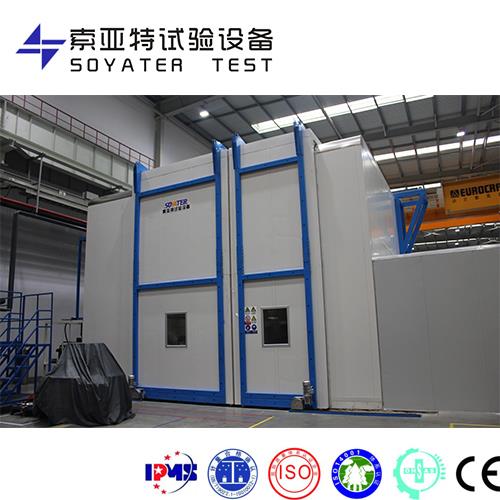

步入式温度试验室--产品用途
步入式温度试验室适用于军工、航空航天产品、信息电子仪器仪表、材料、电工、电子产品、汽车各种电子元气件在高低温或湿热环境下、检验其各项性能指标。步入式温度试验室--结构特点
步入式温度试验室具有试验空间大、可靠性要求高、温湿度范围广、综合环境参数多试验条件复杂。操作人员可以进入试验室对试验品进行操作的特点,为工业生产厂家的批量或者大型零件、半成品、成品提供了温(湿)度环境测试的条件。
步入式温度试验室—性能特点
采用易于运输和现场安装的拼板式库板,接缝处采用氩弧焊,可根据用户需要提供各种尺寸规格的产品;
科学的空气流通设计,使室内温湿度均匀,避免任何死角;
温湿度控制选用嵌入式计算机系统,实现远程监控系统;10.4屏幕真彩触摸屏自动化程度高,操作简单;
每个产品都根据客户的要求订做,动力室和试验箱体分离的设计,隔离噪音,保证了设备的适用性和高效、节能;
省耗节能,独有的冷冻回路。
步入式温度试验室--符合标准
GB/T10586-2006湿热试验箱技术条件
GB/T 10589-2008 低温试验箱技术条件
GB/T 10592-2008 高低温试验箱技术条件
GB/T 11158-2008 高温试验箱技术条件
GB/T5170.2-2008 电工电子产品环境试验设备检验方法 温度试验设备/GB/T5170.5-2008 电工电子产品环境试验设备检验方法 湿热试验设备
GB/T 5170.18-2005电工电子产品环境试验设备基本参数检定方法 温度/湿度组合循环试验设备GB/T2423.1-2008/IEC 60068-2-1:2007电工电子产品环境试验 第2部分:试验方法 试验A:低温GB/T2423.2-2008 /IEC 60068-2-2:2007电工电子产品环境试验 第2部分:试验方法 试验B:高温GB/T2423.3-2006/IEC 60068-2-78:2001 电工电子产品环境试验 第2部分:试验方法 试验Cab:恒定湿热试验
GB/T 2423.4-2008/IEC 60068-2-30:2005电工电子产品环境试验 第2部分:试验方法 试验Db:交变湿热(12h + 12h循环)
GB/T 2423.22-2012/IEC 60068-2-14:2009 环境试验 第2部分:试验方法 试验N:温度变化
GB/T 2423.34-2012/IEC60068-2-38:2009 环境试验 第2部分:试验方法 试验Z/AD:温度/湿度组合循环试验
GB/T 2423.50-2012/IEC 60068-2-67:1995环境试验 第2部分:试验方法 试验Cy:恒定湿热 主要用于元件的加速试验
GB/T2424.1-2015/IEC 60068-3-1:2011 环境试验 第3部分:支持文件及导则 低温和高温试验
GB/T 2424.5-2006/IEC 60068-3-5:2001电工电子产品环境试验 温度试验箱性能确认
GB/T 2424.6-2006/IEC 60068-3-6:2001电工电子产品环境试验 温度/湿度试验箱性能确认
GB/T 2424.7-2006/IEC 60068-3-7:2001电工电子产品环境试验 试验A和B(带负载)用温度试验箱的测量
GJB 150.3A-2009军用装备实验室环境试验方法 第3部分:高温试验
GJB 150.4A-2009军用装备实验室环境试验方法 第4部分:低温试验
GJB 150.9A-2009 军用装备实验室环境试验方法 第9部分:湿热试验
GJB 360B-2009中的方法103 稳态湿热试验和方法106 耐湿试验
GB/T2951.12-2008/IEC 60811-1-2:1985, GB/T2951.14-2008/IEC 60811-1-4:1985,
GB/T12085.2-2010,SC/T7002.4-2016,ISO9022-2.2015
步入式温湿度(恒温恒湿)试验室--规格与技术参数(可制作非标尺寸)
型号 | 非标型号:ETE-GDJS- 8m3~1000m3(尺寸按客户要求定制) | |||
工作室尺寸(W*H*D)mm | 最小尺寸:宽≥2000mm×高≥2000mm×深≥2000mm | 最大尺寸约:宽≥10m×高≥10m×深≥10m | ||
外型尺寸(W*H*D)mm | 最小尺寸:宽≤2200mm×高≤2400mm×深≤4500mm | 最大尺寸以实际尺寸为准 | ||
性能
| 温度范围 | -70℃~+150℃/+180℃范围内可选择(或按要求) | ||
湿度偏差 | ±2℃ | |||
温度均匀度 | ≤2℃ | |||
温度波动度 | ±0.5℃ | |||
湿度范围 | 10%RH~98%RH范围内可选择(或按要求) | |||
湿度偏差 | ≤75%RH时,±5%RH;>75%RH时,±3%RH | |||
湿度均匀度 | ≤75%RH时,±5%RH;>75%RH时,±7%RH | |||
湿度波动度 | ±3%RH | |||
升温速率 | 1.5℃~5℃/min之间(空载或负载,全程平均值或线性) | ≥1K、3K、5K/min(全程平均或线性)(或按要求) | ||
降温速率 | 0.5℃~1℃/min之间(空载或负载,全程平均值或线性) | |||
使用条件 | 温度5℃~35℃,湿度≦85%RH,电源:AC220/380±10%V,50±5Hz | |||
其他 | 试验室箱体 | 外表面材料:冷轧钢板t1.2mm(灰白或其他定制色)(或按要求) | ||
箱门:双开铰链门,支持室内打开,配置大门加锁功能,外壳覆塑冷轧钢板t0.8mm,内表面不锈钢+聚氨酯发泡(颜色同箱体外表面),厚度T100mm(或按要求) | ||||
箱门宽W(依最小尺寸)mm×高H(最小尺寸)(或按要求)mm | ||||
底板承压:≥500kg~2T/m2(均布)(或按要求) | ||||
空气调节 系统 | 离心式风叶加耐高温电机 镍铬合金电热丝式加热,PID 调节 多段翅片式蒸发器 | |||
制冷系统 | 机械式制冷式(或按要求) 单级式或复叠式气体压缩制冷机组(或按要求) 复叠水冷式,名义功率≥15HP,排量≥42.4m3/hr,额定负载电流≤21A,尺寸≤280mm×280mm×552mm,净重≤70kg;(或按要求) 制冷剂:R404A+R23(或按要求) | |||
加湿、除湿系统 | 不锈钢铠装加湿器,SSR(固态继电器)无触点控制,带断水保护,自动上水,带高低水位自动控制(或按要求) 支持自动供水和桶装水供水,可直接连接市政自来水水源(或按要求) 凝露法除湿(或按要求) | |||
控制系统 | PLC触摸式控制器(或按要求) | |||
温度传感器:铠装PT100铂电阻(或按要求) 湿度传感器:铠装PT100电阻或电容式(或按要求) | ||||
≥50组程序模式(单个程序最大 99 段,程序模式间可链接),最大999小时(或按要求) | ||||
设定/实测温湿度、总/段运行时间、剩余时间、实时温湿度曲线、加热/冷却输出比例、器件寿命(或按要求) | ||||
程序运转、定值运转(或按要求) | ||||
PID自动控制(或按要求) | ||||
支持以太网、RS485、RS232、RJ45接口联机管理(可任选一种或多种接口),管理软件支持计算机统一管理8~32台试验箱,能够基于Windows7/10操作系统运行,实现远程监控、设定并启停(定值或程序),以及报警信息、测试数据查询及下载功能(或按要求) | ||||
标准配置 | 观察窗:两个或以上,置于箱体大门上,镀膜加热防露防霜处理,可视尺寸≥W400×H500mm(或按要求) | |||
引线孔:φ50mm~φ100mm,数量1~8个(更多),左右侧各开(或按要求,可定制) | ||||
状态灯:通过绿、黄、红三个颜色展示试验箱运行、待机、报警状态(或按要求) | ||||
照明灯:工作室内顶部,照度不低于 150lx(或按要求) | ||||
支持USB接口导出历史数据(或按要求) |
